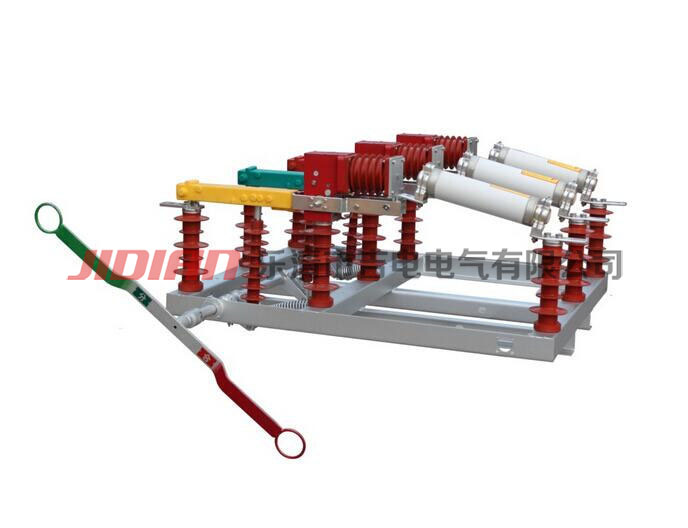

FZW32-12戶外10KV柱上負荷開關
FZW32-12戶外高壓隔離真空負荷開關概述：
FZW32-12/630-20型戶外高壓隔離真空負荷開關是由樂清市吉電電氣有限公司和遼寧電力科學研究高壓所聯合研制、開發、并由我公司首家生產的新一代高壓電器產品，經嚴格的型式實驗和長期試運行考核，各項技術性能指標全部達到GB3804和IEC標準，適用于額定電壓12KV、額定電流630A、三相交流50Hz的供電網絡中。
FZW32-12戶外高壓隔離真空負荷開關說明：
a、采用真空滅弧室滅弧、無爆炸危險、不須檢修。
b、隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。
c、機體的零部件全部采用不銹鋼材料，底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼，確保了機體在戶外環境下的正常運行。
d、安裝方式以單桿式、手動操作為主，也可采用電動或遠程遙控操作。
e、廣泛適用農網、城網、鐵路等配置電線路改造。
f、開斷能力大、安全可靠、電壽命長、可頻繁操作。
FZW32-12戶外高壓隔離真空負荷開關工作原理：
FZW32-12負荷開關是由隔離刀和真空滅弧室這兩大組件組成，隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用。
隔離刀是由彈簧過中機構進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響，真空滅弧室在隔離刀的分閘過程中，有快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

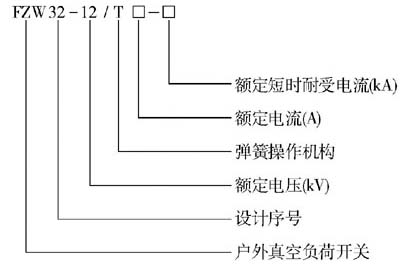

FZW32-12戶外高壓隔離真空負荷開關型號含義：
FZW32-12戶外高壓隔離真空負荷開關使用環境：
a、海拔不超過1000 m
b、周圍空氣溫度:上限 +40℃ 下限 -30℃
c、相對濕度:日平均值大于95%， 月平均值不大于90 %
d、無經常劇烈振動。
FZW32-12戶外高壓隔離真空負荷開關技術參數：
|
序 號 |
名 稱 |
單 位 |
參 數 值 |
|
|
1 |
額定電壓 |
KV |
12 |
|
|
2 |
額定頻率 |
Hz |
50 |
|
|
3 |
額定電流 |
A |
630 |
|
|
4 |
額定有功負載開斷電流 |
A |
630 |
|
|
5 |
額定閉環開斷電流 |
A |
630 |
|
|
6 |
5%額定有功負載開斷電流 |
A |
31.5 |
|
|
7 |
額定電纜充電開斷電流 |
A |
10 |
|
|
8 |
額定空載變壓器開斷容量 |
KVA |
1600 |
|
|
9 |
額定開斷電容器組電流 |
A |
100 |
|
|
10 |
1min工頻耐受電壓：真空斷口、 |
KV |
42/48 |
|
|
11 |
雷電沖擊耐受電壓：相間、 |
KV |
75/85 |
|
|
12 |
額定短時耐受電流（熱穩定） |
KA |
20 |
|
|
13 |
額定短路持續時間 |
S |
4 |
|
|
14 |
額定峰值耐受電流（動穩定） |
KA |
50 |
|
|
15 |
額定短路關合電流 |
KA |
50 |
|
|
16 |
機械壽命 |
次 |
10000 |
|
|
17 |
這空滅弧室觸頭允許磨損厚度 |
mm |
0.5 |
|
|
18 |
手動操作力 |
Nm |
≤200 |
|
|
19 |
負荷開關真空滅弧室裝配調整 |
觸頭開距 |
mm |
5±1 |
|
平均分閘速度 |
m/s |
1.1±0.2 |
||
|
三相分閘不同期 |
ms |
<5 |
||
|
三相合閘不同期 |
ms |
<2 |
||
|
帶電體之間及相對地距離 |
mm |
>200 |
||
|
輔助回路電阻 |
u.Ω |
≥400 |
||
FZW32-12戶外高壓隔離真空負荷開關安裝方式及橫寬度相距：
|
安裝方式 |
橫向寬度 |
AB相間間距 |
BC相間間距 |
|
單桿水平裝 |
1300 |
750 |
320 |
|
單桿側裝 |
1230 |
500 |
500 |
|
單桿側裝 |
1050 |
400 |
400 |

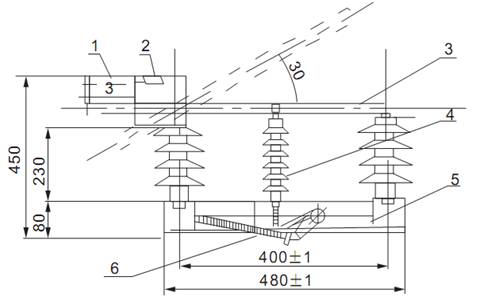

FZW32-12戶外高壓隔離真空負荷開關基本結構：
本負荷開關是三相聯動機構，主要由框架（5） 、真空滅弧室組件（1） 、隔離刀組件（3） 、以及過中彈簧機構（6） 組成，隔離刀 、真空滅弧室通過絕緣子固定于框架上 ， 過中彈簧裝于框架上 。
1、真空滅弧室 2、分閘彈簧
3、隔離刀組件 4、絕緣拉桿
5、框架 6、過中彈簧機構
9．1、 單桿側裝（見圖）
1、接線端子
2、抱箍
3、安裝架
（長支架、短支架）
4、負荷開關
5、電線桿
6、電源出線
9．2、 水平安裝方式（見圖）
1、開關支架部件
2、連接銅排
3、負荷開關
4、操縱桿
5、CT
6、瓷拉捧絕緣子
7、叉型鎖銬
8、耐張線夾
9．3、 水平安裝方式（見圖）
1、連接導線
2、負荷開關
3、連接銅排
4、瓷拉捧絕緣子
5、叉型鎖銬
6、耐張線夾
7、開關支架
8、操縱桿
10、 操動機構
（1）手柄操作
a． 把操作手柄安裝在負荷開關主軸一端，并用螺母緊固。
b．根據手柄兩端分、合指示，在兩端施加一定力，使主軸轉動， 彈簧過中機構帶電動隔離刀組件，真空滅弧室操作機構運動，實現了開關的關合與分斷。
（2）桿下操作
a．負荷開關安裝在電線桿上部，離地較高，操作桿超過三米則需加裝中間支撐件。
（3）電動操作
a．電動操作機構與負荷開關配套使用，有三種操作方式：
——手搖操作
——現場按鈕電動操作
——遠程控制電動操作
